3D-сканирование детали: оцифровка сложной геометрии

Что происходит с деталью до того, как включится сканер

Половина итоговой точности определяется до съёмки: сканер снимает то, что ему показали — масляную плёнку, налипшую стружку, прогнувшуюся стенку.

Отмыть, высушить, дать вылежаться

Плёнка смазки бликует, и оптика читает блик как поверхность: на скане вырастают наплывы там, где на детали ровное место. Полиамид после мойки сразу не сканируем: PA гигроскопичен, влага меняет размер. Деталь с мороза или с горячего узла ждёт — тепловое расширение полимера на габарите 200 мм сопоставимо с искомой точностью.

Матирование: чем оно платит за видимость

Почему блестящее, прозрачное и глубоко-чёрное не снимается оптикой, разобрано на общей странице сканирования. Здесь важнее цена матирования: спрей — это слой поверх детали, и ложится он неровно, во внутреннем углу и у кромки натекает. Размер смещается в одну сторону: наружный диаметр растёт, отверстие уменьшается. Форме не мешает, посадке мешает — матируем ради формы, а размеры с допуском снимаем инструментом с чистой поверхности. Если деталь пачкать нельзя вообще, скажите заранее: непокрытые места наберутся хуже и достраиваются по замерам.

Уложить так, чтобы деталь не гнулась

Тонкостенный корпус, зажатый в тисках или в руке, оцифруется вместе с прогибом. Кладём деталь свободно на опору и перехватываем реже: каждая перекладка — новая сшивка и новая порция погрешности.

Маркеры: сколько нужно в кадре и куда их ставить нельзя

Маркеры — опорные точки, по которым соседние кадры понимают взаимное положение. Пока у поверхности есть рельеф, сканер справляется по геометрии; на цилиндре, плоской крышке или гладкой обечайке совмещение «плывёт», и ошибка вылезает в конце, когда обход не сходится.

Считать маркеры на детали бессмысленно — считать нужно в кадре. Чтобы два соседних кадра совместились однозначно, им нужно видеть минимум три общие точки, не лежащие на одной прямой: две оставляют свободу вращения вокруг линии между ними. Три — математический минимум, а не рабочее число: маркер на краю кадра или под острым углом даёт центр хуже, а на цилиндре половина наклеек всегда отвёрнута. Поэтому клеим с запасом, чтобы видимых точек всегда было заметно больше трёх.

Ставить их нужно вразнобой: регулярная сетка симметрична сама себе и провоцирует ровно ту ошибку, от которой должна была спасти.

На рабочие поверхности, кромки отверстий, посадочные пояски и зубья маркеры не ставятся: под наклейкой поверхность не снимается, останется заплатка. Если маркер закрывает важную площадь, деталь лучше не сканировать вовсе.

Удобнее клеить их не на деталь, а на подложку вокруг: сшивка идёт по неподвижному окружению, а поверхность детали остаётся снятой целиком.

Проходы, сшивка и накопленная невязка

Каждый кадр привязывается к предыдущему по общей области. Ошибка привязки мала, но она не обнуляется на следующем шаге — она складывается вдоль всей цепочки. Поэтому паспортная точность кадра и точность габарита готовой модели — разные числа, и второе всегда хуже.

Отсюда правило съёмки: обход нужно замыкать. Когда цепочка смыкается в кольцо, невязку видно и можно распределить; скан по спирали в одну сторону выглядит так же хорошо, но ошибку прячет.

Практическое следствие: межосевые, длину корпуса, шаг отверстий вдоль планки меряем механически и вводим в модель числом.

Чистка сетки: что убираем, а что трогать нельзя

Сырой скан — не поверхность детали, а результат её измерения. Одиночные точки в воздухе, «языки» по краям кадров и двойные слои на стыках — артефакты, удаляются без сомнений. Сложнее с остальным.

Дыры

Дыра появляется там, куда не дошёл луч: дно глухого отверстия, стенка под ребром, площадка под маркером. Небольшая дыра посреди плавной поверхности закрывается по касательной корректно. Дыра на кромке или на переходе радиусов — нет: алгоритму нечего продолжать, он придумывает. Такие места доснимаем или строим по замерам.

Децимация и сглаживание

Децимация сокращает число треугольников: на плавных поверхностях безопасна, на кромках и мелком рельефе срезает ровно то, ради чего сканировали. Сглаживание опаснее: оно улучшает картинку и одновременно скругляет кромки и уводит размеры. На поверхностях с допуском не применяем его никогда.

Что реально держит точность, а что её съедает

Паспортная точность — верхняя граница при идеальных условиях. Что её сохраняет и что съедает:

Физика стоит за всеми пятью строками, делить их на «физику» и «работу» смысла нет. Первые две ошибки приёмом съёмки не убираются — их обходят, вынося размер из скана в замер. Остальные три можно просто не сделать.

Почему посадочные места честнее мерить штангенциркулем

Скан описывает поверхность точками с шагом 0.16 мм, а на границах кадров кромка размывается. Для литого обвода это отличный инструмент, для отверстия под подшипник, пояска под уплотнение или шейки вала — плохой: там значение имеют сотые доли миллиметра.

Поэтому реверс-инжиниринг у нас гибридный: форма из скана, критичные размеры из замера, в CAD они вводятся числами. Модель воспроизводит не деталь с её погрешностями, а замысел: отверстие получает номинальный диаметр, а не 6.13 мм, шаг отверстий — ровные 25 мм.

Резьба

Шаг метрической M6 — один миллиметр, профиль — угол 60°. Оптика такого не разрешает. Резьбу мы определяем, а не оцифровываем: меряем наружный диаметр и шаг, опознаём стандарт, строим профиль по нему. Обведённая по облаку точек резьба выглядит похоже и не свинчивается.

Зубчатые колёса

Модуль напрямую не измеряется. Считаем зубья, меряем диаметр вершин, получаем модуль из соотношения для прямозубого колеса без смещения: m = da / (z + 2), округляем до стандартного ряда и строим эвольвенту заново. Скан нужен здесь для другого: ширина венца, форма ступицы, шпоночный паз.

Проверяется это посадкой в узел, а не на экране. На небольшой детали FDM держит примерно ±0.1–0.2 мм, на крупной и на усадочных материалах — ближе к ±0.2–0.3 мм. Поэтому первая копия печатается как проверочная.

Чего мы при оцифровке детали не делаем

Не выдаём метрологических заключений. У нас ручной оптический сканер, а не аттестованная координатно-измерительная машина: карту отклонений построим и величины назовём, но это рабочий материал, а не документ контроля. За протоколом — в лабораторию с поверенным оборудованием.

Не сканируем мелочь. CR-Scan Ferret Pro уверенно работает с объектами от 150 мм. Втулка 20 мм, шайба, шестерня размером с монету — точек не наберётся, маркеры клеить некуда. Такое обмеряем и строим в CAD.

Не гадаем о внутренней геометрии. То, что луч не заходит в закрытые полости, — общее свойство оптики, оно разобрано на странице услуги. Здесь важнее решение: разборный корпус снимаем по частям и совмещаем половины по посадочным поверхностям, неразборный по согласованию распиливаем. Если резать нельзя, мы прямо называем, какие поверхности построены по предположению, а не по скану; точный ответ по закрытой полости даёт промышленная томография, её у нас нет.

Не отвечаем на вопрос о прочности. Скан описывает форму и только форму: он не говорит, выдержит ли копия то, что держал оригинал, — это решают материал, толщины и направление слоёв. Если узел нагружен или от него зависит безопасность, замену обосновывают расчётом и испытаниями, а не точностью скана.

Не печатаем SLA у себя: мастер-модель с ювелирным рельефом или восковка уходит к проверенным партнёрам, геометрию делаем сами.

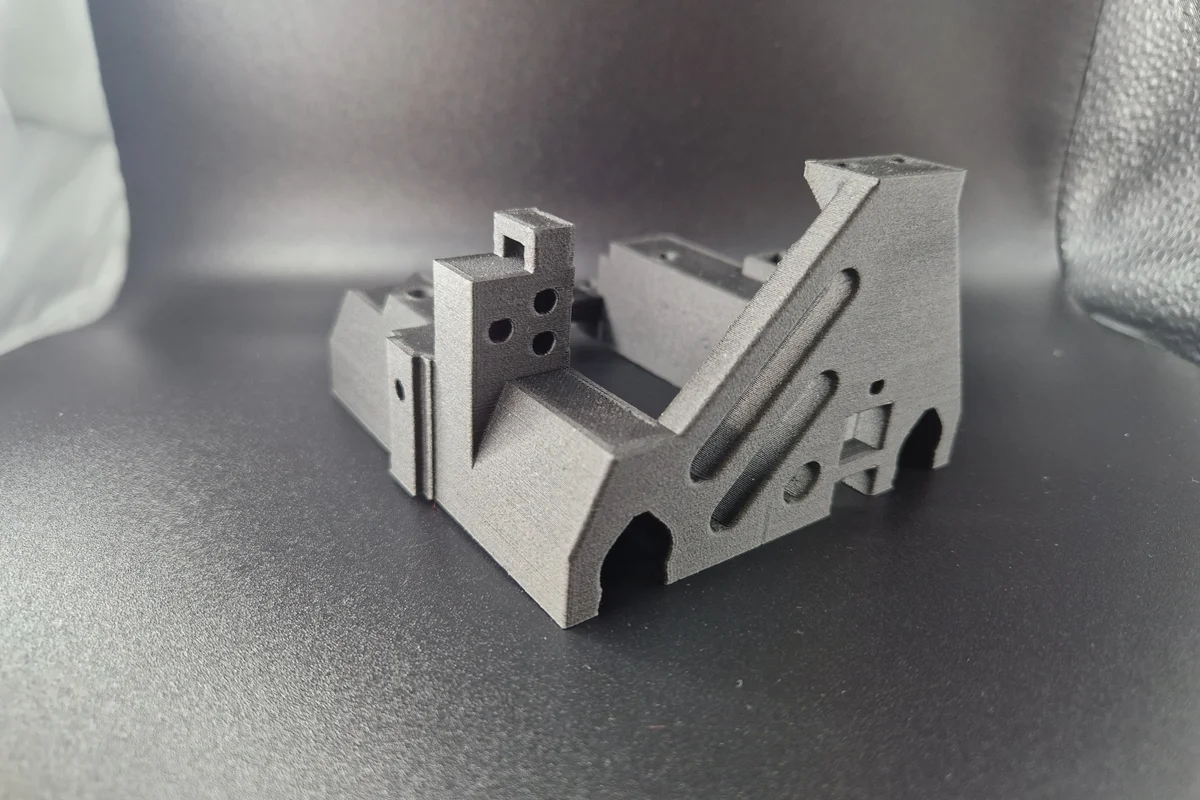

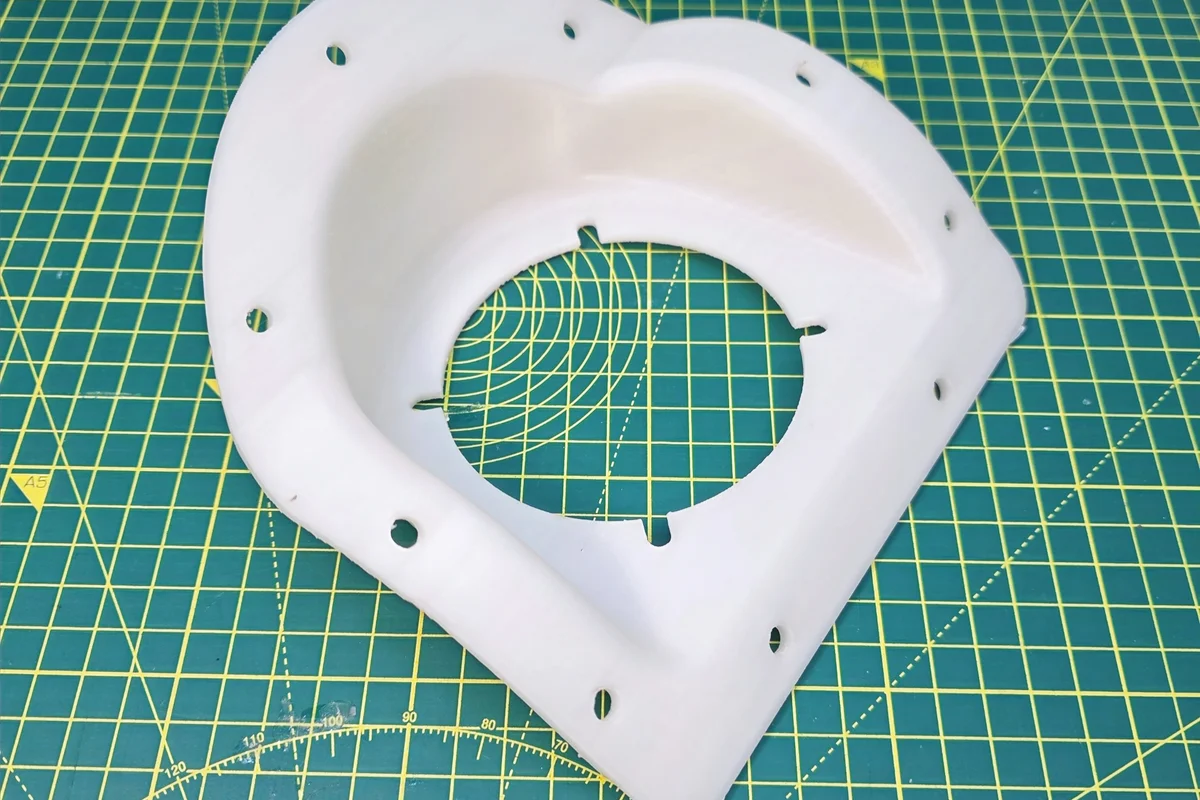

Примеры работ

Частые вопросы

Чем сканирование лучше замеров вручную?

Сканер снимает всю поверхность целиком, включая сложные обводы и переходы, которые тяжело измерить штангенциркулем. Это точнее и быстрее для деталей со сложной геометрией.

Получу ли я редактируемую модель?

Да. По скану делаем реверс-инжиниринг и отдаём параметрический STEP, в котором можно менять размеры и элементы, а не просто «замороженную» сетку.

Можно восстановить деталь, которой уже нет?

Если есть хотя бы сохранившийся фрагмент или парная деталь — часто да. Чем полнее образец, тем точнее восстановление геометрии.

Нужно ли готовить деталь перед сканированием?

Достаточно, чтобы она приехала чистой, сухой и комнатной температуры: без масла, без стружки в пазах, без конденсата с холода. Матирование, маркеры и выбор опоры — наша работа. Если деталь нельзя пачкать или на неё нельзя клеить, предупредите заранее.

Останутся ли следы от маркеров на детали?

По возможности клеим маркеры на подложку вокруг детали, а не на неё, а если без наклеек на поверхности не обойтись — только на нерабочие места. Ручаться за поведение клея на чужом лаке, свежей краске или пористом литье мы не можем: сначала пробуем на незаметном участке.

Почему габарит в скане разошёлся с моим замером?

0.1 мм — точность одного кадра, а деталь снимается их десятками, и погрешность совмещения накапливается. Габариты и межосевые расстояния мы контролируем механическим замером и задаём в модели числом.

Износ и вмятины попадут в готовую модель?

По умолчанию нет: при построении STEP мы отделяем конструктивную геометрию от следов эксплуатации — плоскость выравнивается, ось становится осью. Износ сохраняем, только если задача обратная: зафиксировать состояние детали, а не изготовить замену.

Можно отсканировать деталь прямо в сборе?

Иногда да, если к поверхности есть доступ с нескольких сторон и нет смазки. Но соседние детали попадут в скан и их придётся отрезать, а закрытые стороны останутся дырами. Снятая деталь точнее.
